Применение гибкого теплоизоляционного материала Pyrogel® XT и быстросъемных теплоизоляционных конструкций на его основе. Выполнение функций монтажа, контролера качества и соблюдения технологии при реализации проекта характеризуют компанию как бизнес-единицу, которая несет наивысшую ответственность за выполняемые работы.

Принимая участие в комплексных решениях вопросов по созданию систем тепло и шумоизоляции объектов, зданий и сооружений, ООО «Проминком», в первую очередь, делает ставку на внедрение передовых технологий, качество используемых материалов, безопасность и энергоэффективность конструкций, а также высокую культуру проведения работ.

При решении данных задач в компании «Проминком» учитываются мировой опыт, в том числе и в области применения высокоэффективных теплоизоляционных материалов.

Традиционно тепловая изоляция высокотемпературного оборудования и паропроводов производится минеральной ватой. Однако следует отметить, что подавляющее большинство минераловатных изделий изготавливаются с применением фенолформальдегидных органических соединений, выполняющих функции связующего.

На температурах выше 150°С происходит выгорание связующего, а с увеличением температуры охрупчивание и выгорание тончайших нитей (фибр), из которых собственно и состоит минеральная вата. В результате минераловатные изделия теряют геометрическую форму, что приводит к потере их теплотехнических свойств, и как следствие к тепловым потерям. При этом следует учитывать, что кроме прямых потерь, выраженных в гигакалориях тепла, ушедших в атмосферу, могут быть и гораздо более ощутимые косвенные, к примеру, потеря качества готового продукта вследствие нарушения температурного режима технологического процесса.

Использование высокоплотных марок минеральной ваты на минеральном связующем увеличивает срок службы утеплителя, однако не решает проблему выгорания фибр и ее разрушения под действием влаги.

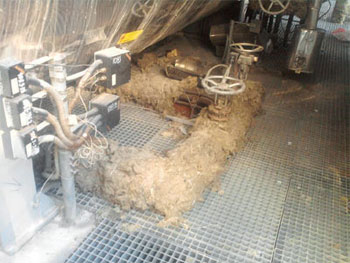

На рис. 1 видно обычное для наших предприятий явление – потерявшая свои свойства минеральная вата на технологическом оборудовании. Промышленные предприятия постоянно сталкиваются с необходимостью замены потерявшей теплотехнические и физические свойства минераловатной изоляции. Периодичность проведения замены определяется сроком потерь минеральной ватой ее свойств, и в среднем составляет 2–5 лет.

Следует отметить, что зачастую существует необходимость получения регулярного доступа к запорно – регулирующей арматуре, фланцевым соединениям и иному оборудования с целью проведения регламентных или иных работ. При этом тепловая изоляция с оборудования демонтируется с последующей заменой на новую, что занимает определенное время и приводит к дополнительным затратам, либо не изолируется вовсе, что чревато дополнительными теплопотерями и не выполнением требований норм промышленной безопасности.

На многих предприятиях, при проведении монтажных работ специалистам ООО «Проминком» выражались пожелания о возможности применения эффективной тепловой изоляции с длительным сроком эксплуатации в качестве альтернативы минеральной вате, а также о возможности применения съемных теплоизоляционных конструкций, обеспечивающих быстрый доступ к запорной арматуре, фланцевым соединениям клапанам и другим агрегатам.

Решение было найдено – им стал гибкий теплоизоляционный материал Pyrogel® XT производства компании Aspen Aerogels Inc., недавно появившийся на Российском рынке.

Pyrogel® XT – гибкий теплоизоляционный материал промышленного назначения, предназначенный для применения в условиях высоких рабочих температур изолируемого оборудования. Изготавливается на основе аэрогеля аморфного диоксида кремния, интегрированного в нетканые стекловолокнистые холсты.

Форма выпуска – рулоны шириной 1,5 м, толщиной 5 и 10 мм.

Материал легко монтируемый, безопасный для окружающей среды, долговечный и удобный в эксплуатации. Применяется для тепловой изоляции промышленного оборудования и трубопроводов любой конфигурации и размеров.

Уникальным свойством Pyrogel® ХТ является теплопроводность, его коэффициент теплопроводности в 2–3 раза меньше по сравнению с любым традиционно применяемым материалом, соответственно и эффективность во столько же раз выше. Обусловлено это свойствами аэрогеля, или как его еще называют «твердого воздуха».

Аэрогели – гелеобразные вещества, в которых жидкость замещается на воздух. В результате получаются твердые тела на 98-99% состоящие из воздуха, заключенного в мельчайшие поры. Размер пор сравним с размером молекулы воздуха, благодаря чему кондуктивная теплопроводность материала значительно снижается. Однако в чистом виде применение аэрогеля затруднено из-за его хрупкости.

Pyrogel® XT относится к категории негорючих материалов, при нагревании не выделяет токсичных веществ и дыма, не содержит органических связывающих, выгорающих при высоких температурах, а также не способствует распространению огня и может обеспечивать защиту оборудования от воздействия открытого огня в течение расчетного времени.

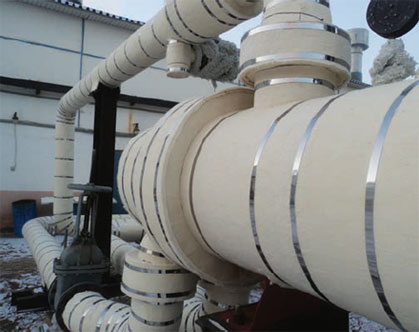

Материал гидрофобный, и может эксплуатироваться под открытым небом без защитно – покровного слоя (Рис. 4), не трескается, не разрушается и не провисает, а также не снижает своих теплотехнических характеристик в процессе эксплуатации.

Геометрические размеры теплоизоляционной конструкции с применением Pyrogel® XT в 2–3 раза меньше по сравнению с аналогичными по тепловой эффективности конструкциями с применением традиционных теплоизоляционных материалов (Рис. 5), что позволяет эффективно применять его в труднодоступных местах и при необходимости ограничения толщины теплоизоляционного слоя, сократить строительный объем технологических помещений за счет более эффективного использования пространства.

Гарантированный производителем срок службы материала составляет 20 лет, что значительно сокращает затраты на проведение ремонтов тепловой изоляции.

Свойства Pyrogel® XT позволяют применять его практически во всех отраслях промышленности. По совокупности физических и теплотехнических свойств его применение возможно даже в тех случаях, когда иные теплоизоляционные системы не в состоянии обеспечить необходимые параметры эксплуатации изолируемых объектов по критериям энергоэффективности, эксплуатационной надежности, промышленной и пожарной безопасности.

Таблица 1. Основные свойства Pyrogel® XT

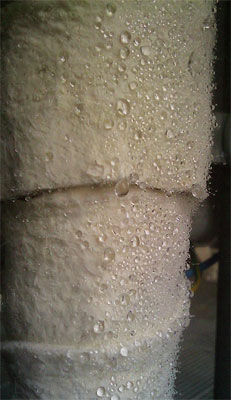

Гидрофобность Pyrogel® XT обусловлена тем, что в структуре волокон присутствует мельчайшие частицы аэрогеля в виде порошка, который имеет плотность около 1 кг/м3, поэтому вода попадая на поверхность изолированного трубопровода собирается в капли подобно тому как это происходит на перьях водоплавающих птиц (Рис. 6).

Примером применения Pyrogel® XT при изоляции промышленного оборудования являются паропроводы. Технологические условия эксплуатации паропроводов требуют постоянного контроля и обслуживания фланцевых соединений, запорной арматуры, регулирующей и измерительной аппаратуры.

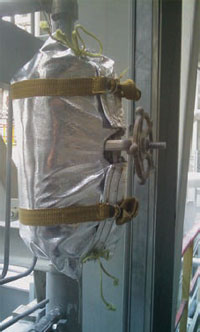

Для изоляции этих элементов были разработаны быстросъемные теплоизоляционные чехлы. Легкость обслуживания различных технологических узлов достигнута благодаря гибкости и одновременно с этим прочности Pyrogel® XT, а небольшие габариты этих конструкций определила низкая теплопроводность Pyrogel® XT. Изготовление быстросъемных чехлов производится из негорючих материалов: кремнеземной ткани, Pyrogel® XT и специальных ремней. Применение быстросъемных чехлов позволило обеспечить быстрый доступ к запорной арматуре, фланцевым соединениям и другим агрегатам.

Проведенный специалистами ООО «Проминком» анализ эффективности применения Pyrogel® XT при изоляции паропроводов подтвердил его высокую эффективность по сравнению с традиционно применяемыми материалами.

На паропроводе, изолированном минеральной ватой, в ходе не продолжительной эксплуатации произошла усадка ваты, нарушение целостности защитно – покровного слоя на стыках и другие дефекты, приведшие к потере эффективности теплоизоляционной конструкции. Паропровод в ходе ремонта был изолирован гибким материалом Pyrogel® XT. Результаты измерений характеристик паропровода до и после изолирования Pyrogel® XT были занесены в таблицу 2.

Таблица 2. Результаты измерений характеристик паропровода до и после изолирования Pyrogel® XT

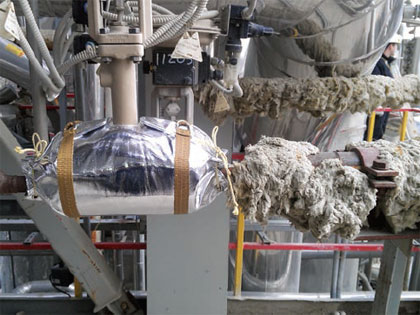

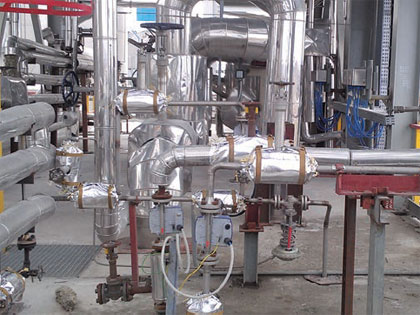

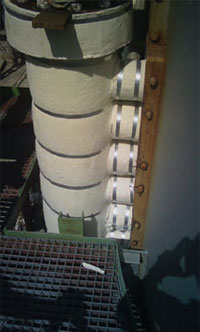

На рис. 7–11 видны варианты монтажа сборно-разборных конструкций и участков замены традиционного утеплителя на утеплитель Pyrogel® XT. Хорошо видно, как отличаются габаритные размеры при одинаковой эффективности.





Специалисты ООО «Проминком» постоянно совершенствуют способы применения гибкого теплоизоляционного материала Pyrogel® XT на трубопроводах и технологическом оборудовании различного назначения. Особую благодарность уже выразили наши клиенты: «Сибурнефтехим» г. Дзержинск, Оренбургский Гелиевый завод, Еврохим «Невинномысский Азот».

ООО «Проминком» обладает всеми необходимыми разрешениями для выполнения работ. Получено экспертное заключение №082 от 15.08.2008 о готовности к выполнению работ по техническому обслуживанию и ремонту объектов ЕСГ ОАО «Газпром». Имеется свидетельство об оценке соответствия №ИО-00046-0004 от 23.10.2009 года (Единая система оценки соответствия на объектах, подконтрольных Федеральной службе по экологическому, технологическому и атомному надзору). Сертифицированы в системе менеджмента качества (ISO 9001:2000) при выполнении изоляционных, кровельных, отделочных и фасадных работ, устройства полов, защиты конструкций, технологического оборудования и трубопроводов, осуществления функций заказчика-застройщика.

ООО «Проминком» лицензировано в МЧС России по производству работ по монтажу, ремонту и обслуживанию средств обеспечения пожарной безопасности зданий и сооружений (Лицензия №8-2/0004 от 15.04.2009).

С 2010 года является членом СРО Некоммерческого партнерства «Объединение строителей газового и нефтяного комплексов» (НП «ОСГиНК»).
